H1

1.5

mm

N

5

mm

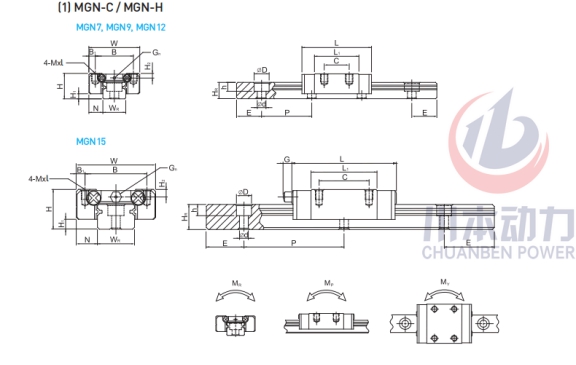

滑塊尺寸

W

17

mm

B

12

mm

B1

2.5

mm

C

8

mm

L1

13.5

mm

L

22.5

mm

G

-

mm

Gn

1.2

mm

MxL

M2*2.5

mm

H2

1.5

mm

導(dǎo)軌尺寸

WR

7

mm

HR

4.8

mm

D

4.2

mm

h

2.3

mm

d

2.4

mm

P

15

mm

E

5

mm

導(dǎo)軌的固定螺栓尺寸

導(dǎo)軌的固定螺栓尺寸

M2*6

mm

基本動額定載荷

C

100

kN

基本靜額定載荷

C0

127

kN

容許靜力矩

MR

0.48

kN-m

MP

0.29

kN-m

MY

0.29

kN-m

重量

滑塊

10

g

導(dǎo)軌

0.22

kg/m
